Jika anda pernah menghabiskan masa berjam-jam menyelesaikan masalah dengan produk berkaitan kecondongan yang rosak-seperti pendakap perubatan yang mencetuskan penggera palsu, perlindungan terbalik pemanas ruang berdiri di lantai gagal selepas beberapa penggunaan, atau peranti rumah pintar bertindak secara tidak menentu-kemungkinan besar sesentuh dalam suis kecondongan galas bebola mekanikal telah teroksida atau terhakis. Sebagai pembekal suis kecondongan, kami sering menghadapi jenis isu selepas jualan ini: prototaip diuji dengan baik, tetapi selepas pengeluaran besar-besaran dan penghantaran, habuk, haba dan lembapan secara beransur-ansur menyebabkan sesentuh logam terhakis, yang membawa kepada kegagalan fungsi perlindungan.
Naluri pertama ramai jurutera adalah untuk menggantikan suis dengan suis galas bola mekanikal yang murah, tetapi masalah itu akan terus berulang. Dalam catatan blog hari ini, kami akan membantu anda memahami suis kecondongan fotoelektrik. Kelebihan terbesar mereka ialah mereka tidak mempunyai sentuhan logam, menghapuskan kakisan dan haus pada sumbernya. Kami akan melangkau jargon teknikal dan berkongsi cerapan praktikal yang diperoleh daripada projek dunia sebenar untuk membantu anda menentukan dengan cepat sama ada produk ini sesuai untuk projek anda.
Cara Suis Kecondongan Optoelektronik Berfungsi
Suis kecondongan jenis bola tradisional bergantung pada bola logam yang membuat sentuhan terus dengan sesentuh logam untuk mewujudkan litar, yang boleh menyebabkan pengoksidaan dan kakisan sesentuh akibat kelembapan dan habuk. Sebaliknya, suis kecondongan fotoelektrik beroperasi pada prinsip pengesanan pancaran inframerah dan mengandungi pemancar inframerah, penerima dan bola alih. Apabila peranti diletakkan secara mendatar, bola menyekat pancaran inframerah, dan output menghantar isyarat "terputus"; apabila dicondongkan ke mana-mana arah untuk mencapai sudut pencetus pratetap, bola beralih, membolehkan pancaran inframerah melepasi, dan output menghantar isyarat "dicetuskan".
Nota Penting:Peranti ini mempunyai arus senyap dan hanya sesuai untuk peranti dengan bekalan kuasa luaran; ia tidak sesuai untuk produk berkuasa bateri.
Siri ini menawarkan pelbagai sudut pencetus untuk dipilih: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) dan CSX60PS (60°).Sudut pencetus merujuk kepada ambang kecondongan di mana suis diaktifkan, dan ia merupakan faktor utama dalam memilih model yang sesuai.
Sorotan Produk Utama (Titik Jualan Teras untuk Menarik Pembaca)
1. Tiada sentuhan fizikal logam：tahan kakisan dan bebas haus: Memandangkan kekonduksian elektrik tidak bergantung pada sentuhan logam, ini menghapuskan sepenuhnya isu biasa pengoksidaan, karat dan kegagalan ablasi yang terdapat dalam suis mekanikal. Dengan hayat perkhidmatan sehingga 50,000 jam, ia sesuai untuk peralatan yang memerlukan bekalan kuasa berterusan jangka panjang.
2. Pengesanan kecondongan omnidirectional 360°:Mengesan senget ke mana-mana arah, memenuhi keperluan untuk perlindungan kecondongan menyeluruh dalam peralatan.

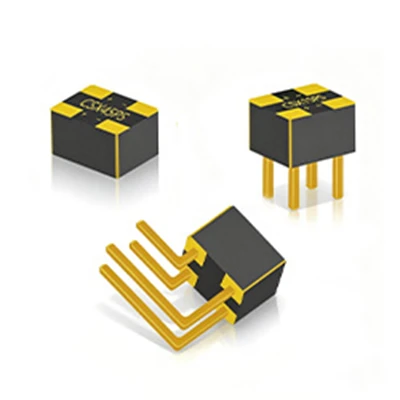

3. Keupayaan Pemasangan Fleksibel dan Pengeluaran Besar-besaran:Mempunyai saiz pakej piawai 4.2 × 3.2 × 3 mm dan menyokong kedua-dua pelekap permukaan SMT dan pelekap melalui lubang DIP. Ia boleh dipasang pada kedua-dua papan litar mendatar dan menegak, menjadikannya sesuai untuk pembangunan prototaip dan pengeluaran automatik volum tinggi.
4. Operasi Stabil Merentasi Julat Suhu Yang Luas:Julat suhu operasi 40 ℃ hingga + 85 ℃, mampu menahan turun naik suhu yang disebabkan oleh arus udara panas dalaman dalam peralatan rumah, peralatan perubatan dan persekitaran industri am.
5. Bekalan Kuasa Mudah:Menyokong 3.3V / 5VDC, membenarkan penyepaduan langsung dengan papan kawalan MCU arus perdana.
Spesifikasi Am Elektrik
●Voltan Kendalian: 3.3V / 5VDC
●Arus Kendalian: 10mA
●Hayat Perkhidmatan: 50,000 jam
●Suhu Operasi: -40°C hingga +85°C
Contoh projek dunia sebenar untuk membantu anda menilai dengan cepat cara ia sejajar dengan keperluan anda
Kajian Kes 1 | Perlindungan Kecondongan untuk Pemilihan Model Stand Penjagaan Perubatan: CSX15PS (Pencetus 15°)
Keperluan Projek:Mesti mencetuskan penggera pantas dan memutuskan kuasa pada sedikit kecondongan peralatan; peralatan kekal berkuasa sepanjang tahun, jadi kakisan sentuhan dan kegagalan mesti dielakkan; dikuasakan oleh bekalan kuasa luaran. Mengapa Memilihnya: Pencetusan pantas pada sudut 15° yang rendah memastikan tindak balas yang sensitif dan selamat; reka bentuk tanpa sentuh optocoupler menghapuskan kebimbangan mengenai kakisan sentuhan daripada penggunaan jangka panjang; kedua-dua pilihan pelekap SMT dan DIP menampung reka bentuk PCB yang berbeza.
Kes 2 | Perlindungan Kecondongan untuk Pemanas Ruang Berdiri Lantai-Model CSX30PS (Pencetus 30°)
Keperluan Projek:Perlindungan pemotongan kuasa apabila peranti condong 30°; peranti mengandungi haba dan habuk; getaran operasi tidak boleh menyebabkan pencetus palsu; dikuasakan oleh sumber kuasa AC luaran. Mengapa Memilihnya: 30° ialah ambang standard untuk perlindungan terbalik dalam peralatan kecil; perumahan tertutup mengasingkan haba dalaman dan habuk; reka bentuk tanpa sentuh menghapuskan masalah penuaan dan kegagalan yang berkaitan dengan mekanisme suis bola tradisional.
Senarai Semak Penilaian Kendiri: Membantu Anda Menentukan Dengan Cepat Sama ada Produk Ini Berbaloi untuk Dibeli
Selepas membaca soalan di bawah, anda akan dapat menentukan sama ada projek ini sesuai untuk anda:
✅Produk ini sesuai untuk dibeli jika projek anda memenuhi syarat berikut:
1. Peranti ini dikuasakan oleh sumber kuasa luaran dan boleh mengendalikan arus operasi senyap 10 mA;
2. Produk memerlukan bekalan kuasa berterusan jangka panjang dan tidak boleh bertolak ansur dengan kegagalan berikutnya yang disebabkan oleh kakisan sentuhan atau sentuhan yang lemah;
3. Pengesanan kecondongan omnidirectional 360° diperlukan;
4. Persekitaran aplikasi mengandungi habuk dan udara panas, yang boleh menyebabkan suis bola mekanikal gagal;
5. Kedua-dua prototaip dan nyahpepijat diperlukan, sementara juga menampung pengeluaran SMT volum tinggi.
❌Kami tidak mengesyorkan produk ini jika projek anda memenuhi mana-mana syarat berikut:
1. Peranti berkuasa bateri dengan keperluan ketat untuk penggunaan kuasa senyap;
2. Produk pengguna direka untuk kos yang sangat rendah, penggunaan dalaman yang mudah dan hayat perkhidmatan yang singkat (suis bola mekanikal standard adalah mencukupi);
3. Peranti dengan voltan bekalan selain daripada 3.3V atau 5V, di mana penukaran voltan tidak dapat dilakukan.1.
Petua untuk Mengelakkan Perangkap Semasa Memilih Model
Jangan abaikan arus statik, kerana ia boleh mengalirkan cas bateri dengan cepat;
2. Pilih sudut pencetus yang betul berdasarkan logik perlindungan keselamatan anda; jangan pilih model 60° untuk aplikasi yang memerlukan sudut pencetus kecil;
3. Jangan sekali-kali membekalkan kuasa melebihi 3.3V atau 5V, kerana ini akan serta-merta membakar peranti.
Jika anda telah menganalisis keperluan projek anda tetapi masih tidak pasti tentang sudut atau penyelesaian yang optimum, anda tidak perlu menggunakan percubaan dan kesilapan. Sama ada anda seorang jurutera R&D dalam sektor perkakas rumah, perubatan atau peralatan industri, atau pembeli OEM volum tinggi, sila hubungi kami. Kami boleh menyediakan ujian sampel, menyampaikan laporan ujian prestasi dan membantu anda menentukan sudut pencetus yang sesuai.
Akhirnya, nilai teras suis kecondongan fotoelektrik terletak pada reka bentuk tanpa sentuhannya, yang menangani titik sakit kakisan dan haus yang berkaitan dengan suis mekanikal. Jika anda bergelut dengan kegagalan sentuhan dalam suis bola, produk ini patut dinilai. Jika anda perlu menyemak spesifikasi produk secara terperinci, pautan ke lembaran data disediakan di bawah; jika anda memerlukan sokongan teknikal satu-satu untuk pemilihan produk, sila hubungi pasukan kami.
Rujukan: Suruhanjaya Elektroteknikal Antarabangsa (IEC) 60947-5-3: Garis Panduan Teknikal dan Aplikasi untuk Suis Kecondongan, 2021; Laporan Ujian Kebolehpercayaan Persatuan Elektronik Industri (IEA) pada Penderia Kecondongan Fotoelektrik, 2022; *Jurnal Penderia dan Penggerak*: Aplikasi Suis Kecondongan Fotoelektrik Tanpa Sentuhan dalam Penyelesaian Keselamatan untuk Perkakas Rumah dan Peranti Perubatan, Vol. 18, No. 2, 2023
